Introducere

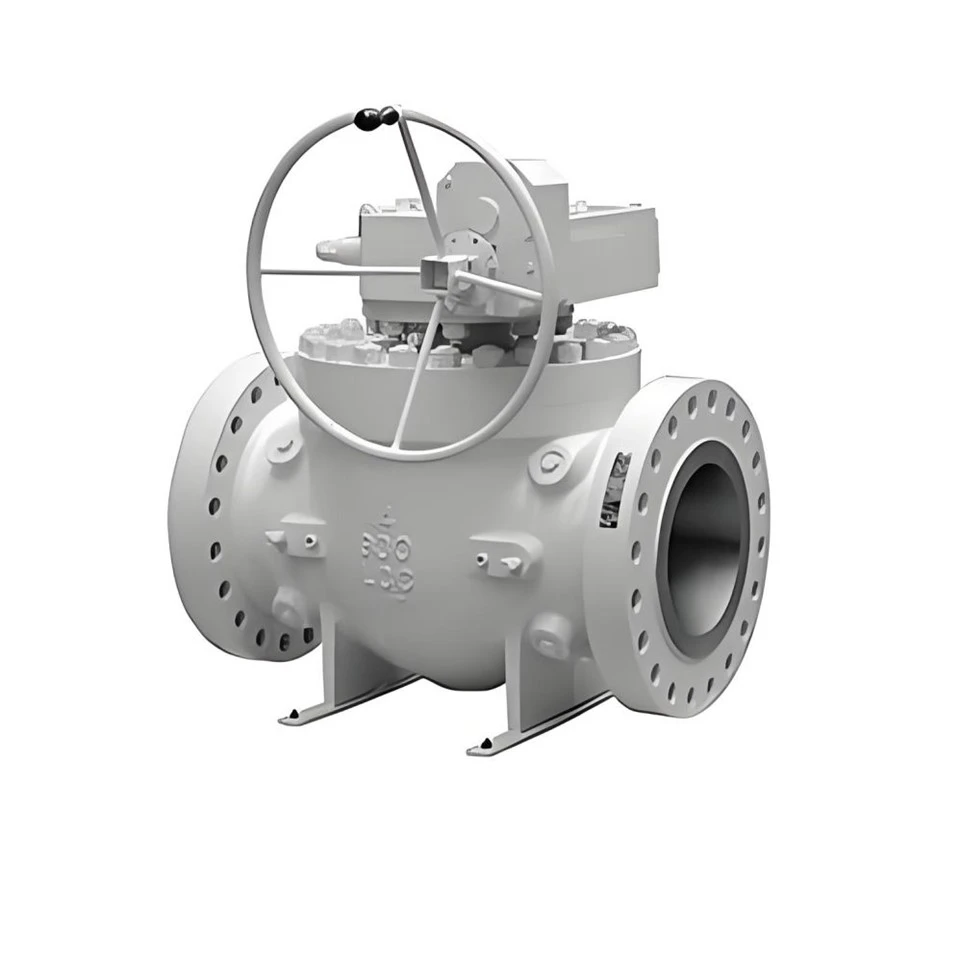

Supapele cu bilă de intrare superioară sunt supape cu bilă care permit instalarea și întreținerea componentelor interne printr-un canal de deasupra corpului supapei. Sunt utilizate în aplicații care necesită întreținere-în linie fără întreruperea conexiunii conductei.
Caietul de sarcini
|
Articol |
Descriere / Opțiuni |
|
Model |
P50T sau OEM |
|
Constructii |
Corp despicat cu flanșă cu intrare superioară |
|
Dimensiunea supapei |
3"–48" (DN80–DN1200, ANSI 900–1500 Mai mic sau egal cu DN400) |
|
Presiune nominală |
PN16–40 / ANSI 150–1500 |
|
Conexiune |
Flanșă RF sau alta la cerere; ASME B16.5 |
|
Materialul corpului |
ASTM A216 WCB, ASTM A105, ASTM A479 F304, ASTM A479 F316 |
|
Scaune |
Moale sau metalic |
|
Pad de montare pentru actuator |
ISO 5211 |
|
Temperatura de lucru |
-196 grade până la +400 grade |
|
Standard față în față |
ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Confruntare cu flanșă |
EN 1092-1 PN63-100, ASME B16.5, ANSI 600 |
|
Foraj cu flansa |
Găuri metrice EN 1092-1 PN63-100 / ASME B16.5 / ANSI 600 |
|
Clasa de etanșeitate |
API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 ISO 5208 Grad A |
|
Design stem |
Anti explozie-Oprire |
Caracteristici
Întreținere ușoară:Corpul supapei are un design cu deschidere-superioară, care permite componentelor interne, cum ar fi bila și scaunul, să fie îndepărtate și înlocuite de sus, fără a demonta conexiunile cu flanșă, reducând nevoia de dezasamblare și reasamblare a întregii conducte în timpul nefuncționării.
Potrivit pentru aplicații cu-diametru mare,-presiune mare:Corpul supapei este disponibil în dimensiuni de la 3" la 48" și îndeplinește standardele ANSI 150 până la 1500. Designul lagărului de presiune-al corpului supapei este în conformitate cu standardele precum ANSI B16.34, permițând utilizarea unei singure supape în conducte principale de-presiune înaltă și cu diametru mare-.
Potrivire directă a actuatorului:Platforma de montare superioară a corpului supapei este conformă cu ISO 5211, permițând instalarea directă sau înlocuirea actuatoarelor pneumatice sau electrice fără a modifica structura corpului supapei.
Aplicații
Petrol și gaze:Folosit în nodurile critice ale conductelor și stațiilor{0}}pe distanțe lungi pentru a efectua întreținerea și înlocuirea etanșării fără a întrerupe operațiunile conductelor.
Petrochimice:Aplicat la sistemele de transport și de reacție la presiune înaltă-, oferind oprire medie- și susținând întreținerea online.
Platforme offshore:Folosit în locații de conducte cu spațiu limitat și demontare dificilă, reducând-complexitatea operațională pe site prin acces-la nivel superior.
Putere și energie:Oferă izolație în sistemele cu abur sau fluide de{0}}înaltă presiune și permite întreținerea localizată în timpul ciclurilor operaționale.
